これは、ハードウェアのGOボタンを作った上で、忘備録としての記事ですー。


さて、win上でのDMX照明制御ソフトウェア タイタンワン。


タッチパネルが便利と聞いても、
タッチパネルのPCも、中々高額！ 一年程で型落ちする機種に予算をかけるよりも、
現行のPCを利用したいのが世の常、人の常。

タッチパネルなら、キューのプログラムを、GOボタンで送っていくのも、
簡単で操作しやすく、芝居的な現場での扱いも楽ですわね。

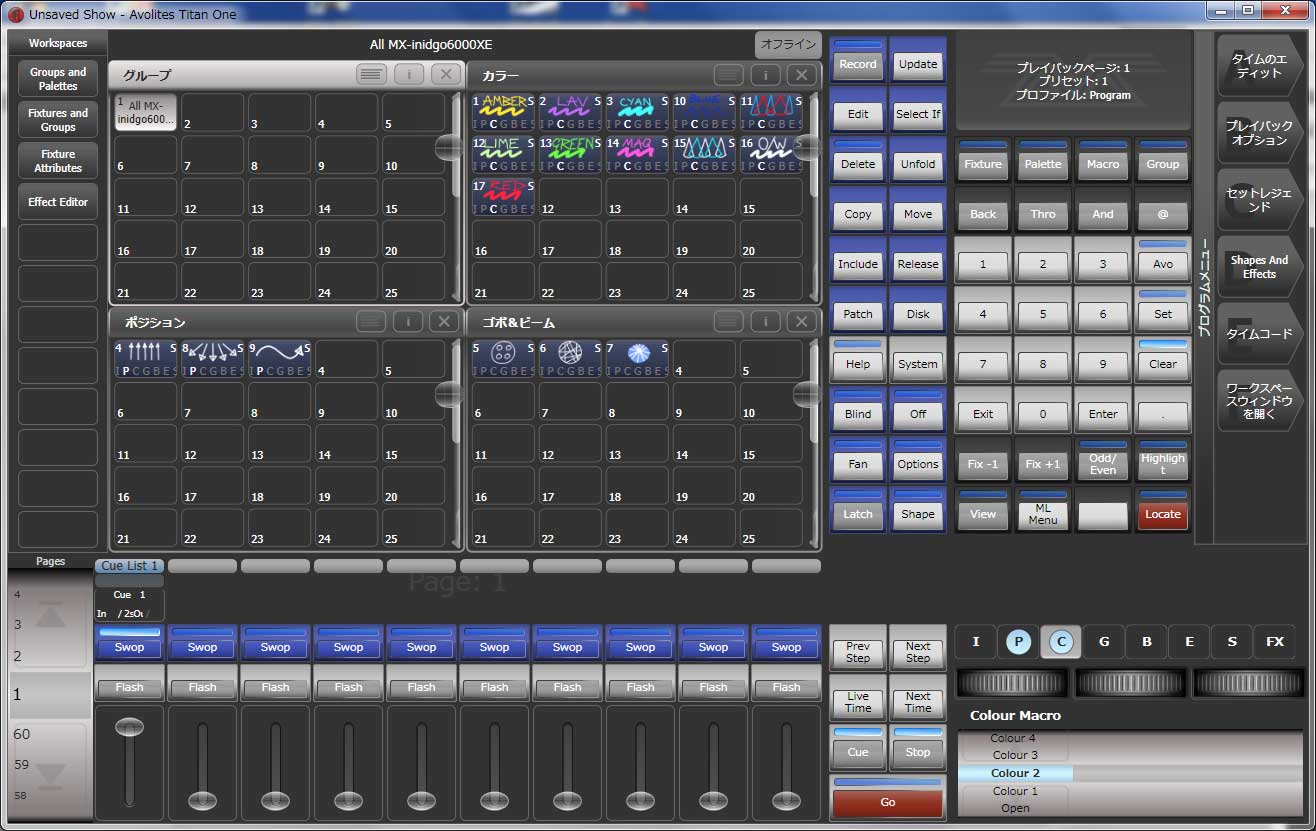

ですが、画面、中央下部右寄りの赤いソフトウェアの「GOボタン」はあるものの、
ハードウェアキーでは、ショートカットにて、「ALT+G」の割り当てになりまして。
タッチパネルではないし、マウスやパッドで確実にクリックできる保証もないし、
かと言って、本番中に、キーボードの「ALT+G」なんて2つのボタンを瞬時に押せるわけないし。

ならば、
無駄なキーは一切排除した、「ALT」と「G」だけ入力できるようなキーボードを作りゃいいと。
ということで、
近所のハードオフから中古のUSBキーボード買って、基板のみ再利用します。（500円）


ここから、始まった、今回のプロジェクト。
キーボードのパターンを追って、ALTとGはすぐに探せました。
しかも、両キーともコモンになっており、
乱暴に、3つを繋げば、ALT+Gになるわけ。

テスト環境は、このソフトにてチェック。

で、実際、なりました！

だがよ、だが…
システム的には、そうはなっても、
タイタン側には、どうも取りこぼしが起こる模様…

次に打った手は、「ALTが押された状態で固定」。
これならば、「〜押しながら」が理論的には可能になります。

が、しかし、OS側にあまりよろしくないようで、
IMEがどうにも受け付けなくなり、日本語入力が出来ない状態に。
USBを抜いて、ALTキーを何度か押せば、戻るんですけどね。
表面化しないところで、不具合が出ても
これは、またよろしくないわけで。

次の手は、PICマイコンに、
時間差で2つのキーが押されるようにしようと。
使ったのは、8ピンの昔なんでか　買ってあった、PIC12F683
1入力、2出力しか使わないからこれで充分。

このPICに、次のプログラムを書き込みました。


#include <htc.h> __CONFIG(FOSC_INTOSCIO & WDTE_OFF & PWRTE_ON & BOREN_ON & MCLRE_OFF & CP_OFF & IESO_OFF & FCMEN_OFF); #define _XTAL_FREQ 1000000 void main() { OSCCON = 0x40; ANSEL = 0; CMCON0 = 0x07; TRISIO = 0x08; while(1){ if (GP3 == 0) { GP2 = 1; __delay_ms(40); GP1 = 1; } else { GP2 = 0; GP1 = 0; } } }

上記は、定形の呪文の後、
PIC4ピンのスイッチが入力（0）されると、
PIC5ピンが出力、40msec遅れて、PIC６ピンも出力。

PIC4ピンが（1）になると、PIC5,6ピンはoffに。

パーツ構成は、
1ピン＋5V、8ピンGnd、
PIC4ピンの入力は、10Kでプルアップ。
PIC5,6ピンの出力は、1kで、フォトカプラ（NEC2501）で受けて、 USBキーボードのALT、Gとコモンを繋ぐ。
確認用のLEDもそれぞれに付けて。
これで、OS的にも、「ALTを押しながら…」になり、
タイタン的にも、 GOボタンのショートカットとして使えるようになりました。


作業場にパーツの在庫もあったり、PICの開発環境もあったりとで、
かかった費用は、約800円ほど。

同じようなこと、考えてる人がいましたら、是非、ご利用ください！
無駄な機能をごっそりカット、自分の思うままの物を作れるのが、電子工作の醍醐味。
ぜひ！
